后摩尔定律时代，芯片制程的物理极限越来越难突破了。
当2nm、1nm的工艺走到尽头，全球半导体产业都在寻找一条绕开制程内卷、提升算力的路径。
怎么办？
答案浮出水面，昨晚台湾爆出重要消息：

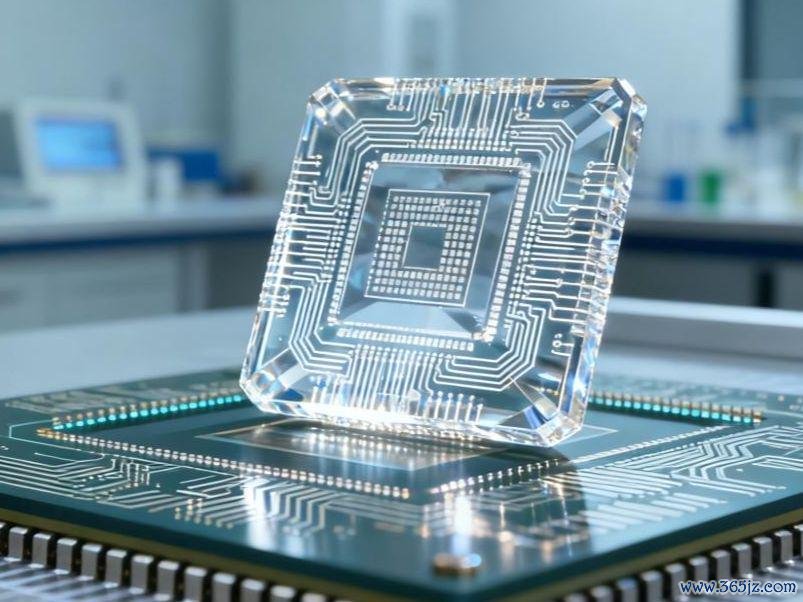

台积电正式向供应链发布CoWoS玻璃基板开发计划，联手日本Ibiden、台湾群创，开启玻璃基板导入先进封装的产业化验证。
这是台积电首次公开玻璃基板技术的落地进程，标志着玻璃基板正式从实验室走向产线，从概念走向现实。
这也意味着，下一代芯片封装基材的终极路线已经敲定。
一旦开启量产化，会对整个半导体产业链带来哪些重要的改变呢？
台积电为什么突然要推玻璃基板？
答案很简单：AI芯片已经把传统封到了极限。
装逼
当下的AI大模型，对算力的需求呈指数级暴涨。
英伟达H100、B100、GB200，芯片规模越来越大、功耗越来越高、布线越来越密，传统的封装方案顶不住了。
元股证券:ygzq.hk
目前台积电采用的CoWoS封装方案，核心材料硅基板就率先遇到了致命瓶颈：
由于GPU的尺寸越来越大，封装时出现了一系列问题，翘曲、发热、信号干扰、供电不稳，每一个都令人头疼。
1，翘曲变形：芯片一发热，基板一弯，良率就直接下降；
2，热膨胀：芯片与基板膨胀系数差异大，长期使用会导致分层、脱层；
3，高频损耗：高速信号传输失真，算力衰减；
4，供电效率：大电流下电阻、电感过高，芯片容易报错。
总之，这一代的GB200匹配的硅基板，勉强还能应付，但基本已经到了性能极限。
下一代，必须要换方案了。
玻璃基板，就是台积电找到的终极解决方案。
根据实验数据，台积电采用了一块0.8mm玻璃基板，匹配85×110mm的大型GPU进行封装。
得出以下结果：
翘曲指标COP改善16%，有效热膨胀系数降低19%，弹性模数提升31%，电阻降低27%，电感降低42%。
没有严重翘曲，没有分层剥离，良率关键问题全部稳住。
非常完美。
据台积电董事长魏哲家透露，目前CoPoS（玻璃基板版先进封装）试产线已建成，未来1-2年将实现大规模量产。
台积电肯定不是一个人在战斗。
其实各大产业链龙头，都已经瞄准了这个机会，集体押注。
比如三星电机和日本住友化学，已经成立了合资公司，锁定2027年后量产。
韩国的SKC（SK集团旗下）联手应用材料，也在建大型玻璃基板工厂。
美国的康宁，则凭借独家研发的熔融下拉制程技术，垄断了高端玻璃原片市场。
可以说，日美韩的顶级玩家，都已经落子，布局量产。
为什么产业链龙头们，都如此重视？
因为大家早已明白：后摩尔时代，封装大于制程。
制程微缩已是断头路，先进封装就成为了提升性能的最有效路径。
而玻璃基板，就是先进封装的“下一代关键技术”。
根据业界透露出来的信息，玻璃基板具有非常独特的性能优势，未来CPO光电共封装、6G通信、超算中心、自动驾驶芯片……
所有的高算力场景，都将引入玻璃基板。
也就是说，在未来的AI周期里，玻璃基板将越来越重要，甚至发展成一股超级风口。
根据券商给出的数据，2027-2030年，玻璃基板市场的复合年均增速有望高达67.2%。
从产业链来看，可以分为上游材料和设备，中游制造、下游先进封装三个环节。
我们分别看一下。
一，上游材料和设备。
玻璃基板的基础是特种玻璃原片。
低热膨胀、高平整度、耐高热、低介电损耗，技术要求很苛刻。
目前的高端市场，基本被康宁等海外巨头垄断。
但国内的上游材料环节，如石英、特种材料、高纯化工等，一旦打入供应链，也会跟着起飞。
另一个核心是设备，包括TGV打孔、激光加工、电镀设备等。
其中最重要的是TGV设备（玻璃通孔）。
主要负责在玻璃上打出微米级的小孔，再做金属填充、布线。
设备和材料决定良率，技术门槛最高，也是业绩弹性最大的环节。
这是产业链中最香的卖铲人逻辑。
1，麦格米特
TGV玻璃通孔设备概念龙头。
公司主要做电控、电源产品，和自动化设备的，市场传言在TGV设备上有布局研发。
2，帝尔激光
TGV激光微孔设备龙头，已实现晶圆级和面板级封装激光技术的全面覆盖。
公司已实现面板级玻璃基板通孔设备的出货，占据设备端先发优势。
3，美迪凯
公司主要做光学零部件的。
据媒体披露，其12寸玻璃晶圆已批量出货，310*310和515*510等尺寸的玻璃基板已小批量出货，已成功切入三星的供应链体系。
4，凯盛科技
背靠中建材，在超薄玻璃、ITO靶材及显示玻璃基板方面有一定实力。
公司依托UTG超薄玻璃技术积累开发的半导体级玻璃基板原片，8″ TGV玻璃样品已制备并送下游封测厂测试。
5，戈碧迦
掌握特种玻璃配方熔炼技术，是国内少数具备半导体级玻璃原片（非显示基板）规模化量产能力的企业。
公司的玻璃载板（用于2.5D/3D封装临时键合承载）已通过通富微电、长电科技等头部封测厂验证并实现批量供货。
TGV玻璃基板材料（含微晶玻璃配方）已向多家半导体厂商送样验证中。
6，艾森股份
特种光刻胶龙头，直接配套玻璃基先进封装，解决高深宽比电镀等材料卡脖子问题。
国内唯一的先进封装光刻胶企业，量产供货长电科技、盛合晶微；TGV镀铜添加剂配合玻璃基板客户测试。
二，中游基板制造。
这部分公司，原本就从事面板、玻璃的制造，属于传统产业链，增长缓慢，估值较低。
如今切入玻璃基板，相当于开辟第二增长曲线，估值逻辑重塑。
1，京东方 A
全球面板龙头。
正在投建玻璃基封装载板试验线，并与康宁合作，实现面板+先进封装玻璃基板双布局，具备很强的资源整合能力。
2，TCL科技
面板行业龙二。
2026年Q1归母净利润15.56亿元，同比+53.7%，业绩比京东方更出色。
3，彩虹股份
国产显示基板龙头。
国内唯一拥有G8.5+、G10.5代显示基板产线的企业，拥有大尺寸玻璃基材的深厚制造经验。
4，蓝思科技
手机代工巨头，在玻璃技术上有深厚积累。
主要业务是手机玻璃盖板、汽车中控屏玻璃、AI眼镜镜片、人形机器人组件、光通信空芯光纤等。
市场传言，公司正在配合某海外头部厂商开发中试线，建立专用厂房，向高密度玻璃基板领域拓展。
三，下游先进封装。
我国本身就在先进封装领域布局深厚。
随着玻璃基板导入，封装价值量大幅提升，龙头公司有望迎来量价齐升。
配资专属服务平台1，沃格光电
A股中少数宣称打通TGV全制程（薄化→激光打孔→填铜→多层RDL）的企业。
目前处于产能爬坡与送样验证关键期，是半导体玻璃基板国产替代的核心龙头。
2，长电科技
全球封测龙头。
依托自研XDFOI平台，率先完成玻璃基板FCBGA封装应用验证，具备强大的产业化落地能力和规模效应。
3，通富微电
封测行业的龙二。
紧跟行业趋势，也在布局玻璃基板等先进封装技术，有机会受益于国产AI芯片和海外大厂产能转移带来的封测需求。
4，赛微电子
全资子公司瑞典Silex掌握玻璃通孔（TGV）关键工艺，技术处于国际领先水平。
5，雷曼光电
参与中国玻璃线路板产业联盟，在玻璃基Micro LED封装技术上有布局，受益于下一代显示技术融合。
市场传言，公司布局有TGV工艺专利。
